各種監控傳輸系統的工程成本對比

來源：互聯網 發布時間：2009/06/10
　    目前，安防監控系統中采用的視頻傳輸技術大致可以分為同軸基帶傳輸、射頻傳輸、光纜傳輸、雙絞線傳輸、數字網絡傳輸?shù)葞追N傳輸方式。除數字網絡傳輸技術外，其它的都有使用到物理的傳輸介質。
     首先我們簡單介紹下這幾種傳輸技術的實現方式：
    一、 視頻同軸基帶傳輸
    在這幾種傳輸種應用最早，用量最大，相對來說最容易的一種傳輸方式。它的傳輸方式就是直接傳輸，從攝像頭到監控中心用一根同軸線相連接，多路就用多根。主要是通過外層的屏蔽層來抗干擾，不讓干擾信號進入到視頻傳輸中，一般傳輸距離為200-300米。距離再長要加抗干擾器和視頻放大器。一根同軸線傳輸1路信號。
同軸線的特點是：衰減小，抗干擾好；缺點是線徑粗，重，不易彎曲。

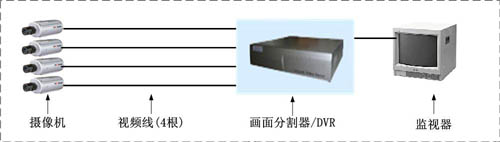

視頻基帶傳輸接線示意圖如下（4路）：

        二、射頻傳輸
    先把多個的視頻通過一個混合器變成一路射頻信號輸入，傳輸，在接收端再通過每一路的調制解調器選出自己的頻段。抗干擾通過調頻跨過干擾頻段。射頻傳輸有一個“射頻傳輸網絡”，這個技術比較復雜。射頻傳輸工程的成敗的關鍵點。包括了調制，混合，多頻道均和等很多技術。所以需要專業的人員安裝調試。1根同軸線可以傳輸多路信號。遠距離傳輸也要另外加射頻放大器。
    特點：也是一根線傳輸，不會占用很大空間，衰減??；缺點就是調制比較復雜。

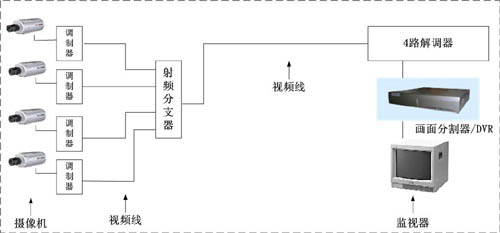

射頻傳輸接線示意圖如下（4路）：

        三、光纜傳輸（光纖傳輸）
    遠距離傳輸，幾公里到幾十公里。一根光纖可以傳輸多路信號。傳輸衰減最小。但是光纖的遠程鋪設和后期維護難度很大，成本也很高。發射器接收電信號，通過電光轉換為光信號通過光纖傳輸，接收器再通過光電轉換，將光信號轉為電信號，從而實現信號的傳輸?？梢酝ㄟ^(guò)調幅和調頻來實現一根光芯里面?zhèn)鬏敹嗦沸盘?hào)，也可以傳輸反向數據。
  優點：傳輸距離遠，衰減小。缺點是鋪設難度大，成本高。

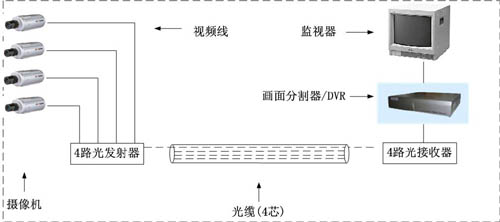

  光纜傳輸接線示意圖：

        四、雙絞線傳輸
    雙絞線是100歐的平衡傳輸方式。而目前的攝相機和后端視頻設備一般都是75歐阻抗匹配連接。所以用雙絞線傳輸方式要進行轉換。也就是說需要雙絞線傳輸設備。對于干擾，雙絞線是開放式的，利用雙絞線兩條線纜信號相等方向相反的特性，抑制外部干擾。傳輸距離0-1500米。一根雙絞線可以傳輸多路信號。
    特點：傳輸距離遠，抗干擾能力強，布線簡單。缺點衰減較大需要補償）。

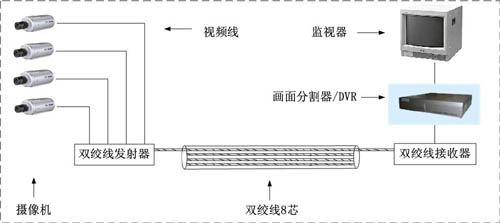

雙絞線傳輸接線示意圖：

    下面我們從傳輸介質，線材成本，輔助材料成本，施工成本，所需產品的成本幾個方面對這幾種傳輸方式做個對比：
    為了便于做個比較，我們做一個假設從攝像頭到監控機房的距離是600米（一個較常見的距離），攝像頭的點數為4個。
工程成本對比表如下：

傳輸方式對比方面基帶傳輸射頻傳輸光纜傳輸雙絞線傳輸
傳輸介質同軸線（75-5 96編）同軸線（75-5 96編）光纖（4芯單模）雙絞線（超五類非屏蔽）
線材成本1.5元/米1.5元/米3元/米2元/米（8芯）
整系統價格1.5＊4＊600=36001.5＊600=9003＊600=18002＊600=1200
傳輸設備無一線通產品光端機雙絞線傳輸器
傳輸設備價格0300＊4=12003000150＊4=600
輔助材料抗干擾器，放大器射頻分支器無無
輔助材料成本30020000
布線成本0.6＊4＊600=14400.6＊600=3601＊600=6000.6＊600=360
接線方法BNC頭做射頻線熔接，光纖頭水晶頭
占用井道空間大小小小
布線難度較大較大大較小
調整無需較復雜簡單簡單
總價6000元左右3000元左右5000左右2200元左右

1 2 下一頁
[!--empirenews.page--]

（以上價格2008-12-31統計的各類產品的平均價格，不同品牌價格會有較大差別，不同環境施工難道的成本也有較大的差別）

     小結：
    從上面的對比可以看出，采用光端機在這種傳輸中費用是較高的。所以，光纖傳輸一般用在大型監控，遠距離傳輸中。光纖容量大，傳輸距離遠的優勢就體現得很明顯。
    在1000米范圍內，短距離的監控視頻傳輸中，雙絞線視頻傳輸，不論從工程成本，施工難度，人工成本各方面都有很大的優勢。
