DVR板卡的歷史 及發展最新趨勢探析(圖)

來源:互聯網 發布時間:2009/03/09


    自上世紀90年代視頻板卡應用在安防領域,帶動起安防領域的數字化應用潮流以來,視頻板卡的發展已有10余年歷史了。以IT行業的觀點來看,這種技術已經算相當長的歷史了。

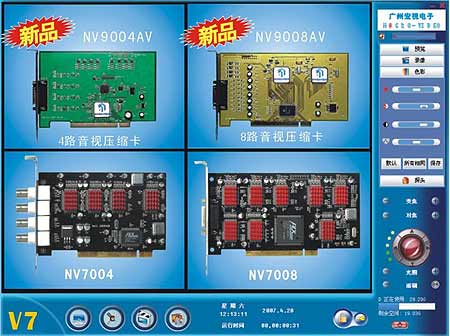

DVR板卡

DVR板卡

    回顧歷史,其實最早的視頻板卡并非應用在安防行業的,尤其是DVR領域。本人在1997年接觸的視頻板卡中:DIGITAL21230(美國DEC公ASIC芯片,MPEG-1/H.264/263壓縮)及Z220(美國8X8公司芯片H.263/H/261壓縮)板卡,前者是用來做VCD制作的,后者是用來做視頻會議的,設計生產的初衷都不是用來作安防的。理由很簡單,當時的主流CPU處理器和顯卡等處理能力都極其有限,雖然是硬件壓縮,但那時微軟的DirectX技術還不成熟,光預覽就要耗費不少資源(當年P(guān)CI顯卡還是主流),因此處理一路的視音頻圖像還可以,多路就不太可能了。除非是某些特殊部門,不計成本,當年有人用SUN的工作站及Solaris的視頻開發包做了一臺4路的DVR,支持網絡功能,造價勘比現在的一臺國產寶馬。

    直至2000年左右,視頻板卡應用于DVR行業才逐漸形成氣候,大有取代模擬錄像機的趨勢。當時有兩種主流板卡:一種是基于華邦99200MPEG-1壓縮芯片加Philips7146多媒體PCI橋的MPEG1壓縮卡,代表者是成都的德加拉公司,當時銀行采用的PCDVR主要就是采用這種板卡,DVR作為一個產業就此形成了。因此,中國DVR之父確屬成都德加拉的老總藤生才。另外一種則是基于Bt878芯片,采用MotionJPEG壓縮的韓系及臺灣的DVR卡,最有代表性的是Kodicom公司的4400及8800卡了,以其穩定和價格合理而風靡全球(之后,國內抄板卡居然取而代之的,當然最后也毀了這個極其優秀的作品)。當時之所以PCDVR能被廣泛應用,本人認為從技術的角度看,具備了以下幾個條件:

    首先是PC端技術的的進步,在摩爾定律驅動下,CPU處理能力不斷提高,使視頻處理能力大大提高了;

    二,是硬盤容量狂增,價格下降,存儲問題解決了;

    三,是微軟的DirectX技術和WDM驅動技術也功不可沒,這兩項技術為開發DVR應用系統提供了強大的工具;

    2001年后DSP處理技術應用在視頻壓縮卡上,使得像MPEG-4和H.264(其實大部分都并非嚴格意義上的H.264算法,僅采用了H.264的一些基本語法)等復雜的算法可以實現多達16路以上的實時壓縮。最成功的當然就是杭州的??低暪玖?,他們的M卡、H卡、HC卡一度就是DVR的代名詞了,也成為了全球DVR板卡領域的領先者。DSP硬件壓縮卡,以其不占CPU資源,可以同時處理16~32路圖像,全時壓縮、預覽這幾方面的優勢獲了用戶的認可,DSP硬壓卡因此成為了DVR板卡的主流。

    2005年后,“計算機性能每隔18個月提高一倍,而價格下降一倍”的摩爾定律再次發揮作用,由于計算機處理能力的大幅提高使得一度受到冷落的軟壓卡再次掘起,同時飛利浦的SAA7130及ConexantCX23881等高性能視頻AD芯片,使得很多DSP硬壓卡預覽效果相形見絀;同時由于軟壓卡采用了像XVID、WMV9等優秀的視頻壓縮算法,在錄像回放效果上明顯優于那些所謂采用了H.264算法的DSP硬件壓縮卡。以SAA7130為主的軟壓卡,以其優良的圖像效果,低廉的價格,獲得了廣大用戶的認可和歡迎。國內一些優秀的板卡研發生產商的優秀產品已經進入國際市場,搶占相當了部分原來由韓國、臺灣公司所把持的海外市場。然而,這里不得不提的是,國內一些害群之馬的盜版、抄板的行為,正對行業產生了一定的傷害,所以,建立行業聯盟,維護市場次序是很有必要的。

    要預測未來板卡的發展結果,首先假設DVR板卡仍然有較大的市場需求。由于DVR板卡實現的PCDVR系統,具有功能多樣,擴展靈活,維護方便,安防行業應用多樣性的特點,決定了采用板卡DIY架構的DVR會有長期的需求。某些人為低價的嵌入式DVR會取代PCDVR的觀點,近年來已經被事實所推翻了。因此這個假設是成立的。再從技術的角度分析:

    首先在壓縮處理能力上,目前IntelCore架構的多核CPU處理能力對于圖像壓縮已經游刃有余了,即使是采用價格僅300元的單核Core架構的賽揚420CPU,經過優化算法后,同時壓縮16路CIF格式的視頻圖像也十分流暢;因此,采用DSP壓縮圖像,所謂不占用CPU資源,其實就是浪費CPU資源,而且因為DSP整體運算速度還比不上CPU,一個DSP處理4路或8路圖像時只好簡化壓縮算法,效果反而明顯不如采用經過優化的XVID或WMV9。

    擁護硬壓卡的人會質疑軟壓卡不能夠壓縮高分辨率圖像如DCIF(528x384)或D1(704x576),其實真正了解模擬視頻信號特性和深入開發過數字視頻的人都知道,DCIF和D1壓縮效果比CIF(352x288)要好很多的這種講法,其實,只是一個美麗的謊言:因為目前的主流攝像機基本上是380線、420線、480線隔行掃描的,扣除傳輸衰減后能有380線就不錯了,轉成數字化后,352x288像素就已經接近理想值了,再增加像素圖像效果也不會明顯提高,除非你的視頻源是600線逐行掃描,那才有可能出來DVD這樣的效果。目前市場的所謂D1卡或D1格式DVR其實在實際應用中根本不可能達到DVD的效果。因此,DVR卡其實沒有必要做高于CIF的壓縮分辨率。還有人說硬壓卡比軟壓卡穩定,那也是沒有根據的,系統穩定性,取決于整個系統的差錯概率,對于DVR板卡而言,應用軟件的可靠性是決定穩定性的關鍵。

    其實目前技術條件下,真正制約軟壓卡的是PCI總線的帶寬問題,PCI總線133MB的峰值數據流量,對于16路以上CIF格式未經壓縮視頻流數據來說確實太少了。而PCI-E接口總線的普及則徹底解決了這個瓶頸問題,從目前形勢來看,PCI-EX1和PCI-EX16已成為PCI-E主流規格,同時很多芯片組廠商在南橋芯片當中添加對PCI-EX1的支持,在北橋芯片當中添加對PCI-EX16的支持。采用PCI-E接口的軟壓卡可以輕松地實現24~32的CIF圖像壓縮。

    綜上所述,本人認為,DVR板卡發展有以下兩個結果和趨勢:

    1、壓縮卡不再有“軟”“硬”的概念,壓縮板卡不再需要DSP,利用CPU就能實現所有DSP的功能,甚至做得更好,這一點上已無懸念;

    2、由于需求的多樣性,在以視頻智能分析等多樣化安防應用驅動下,PCDVR板卡仍會有巨大的市場需求。
